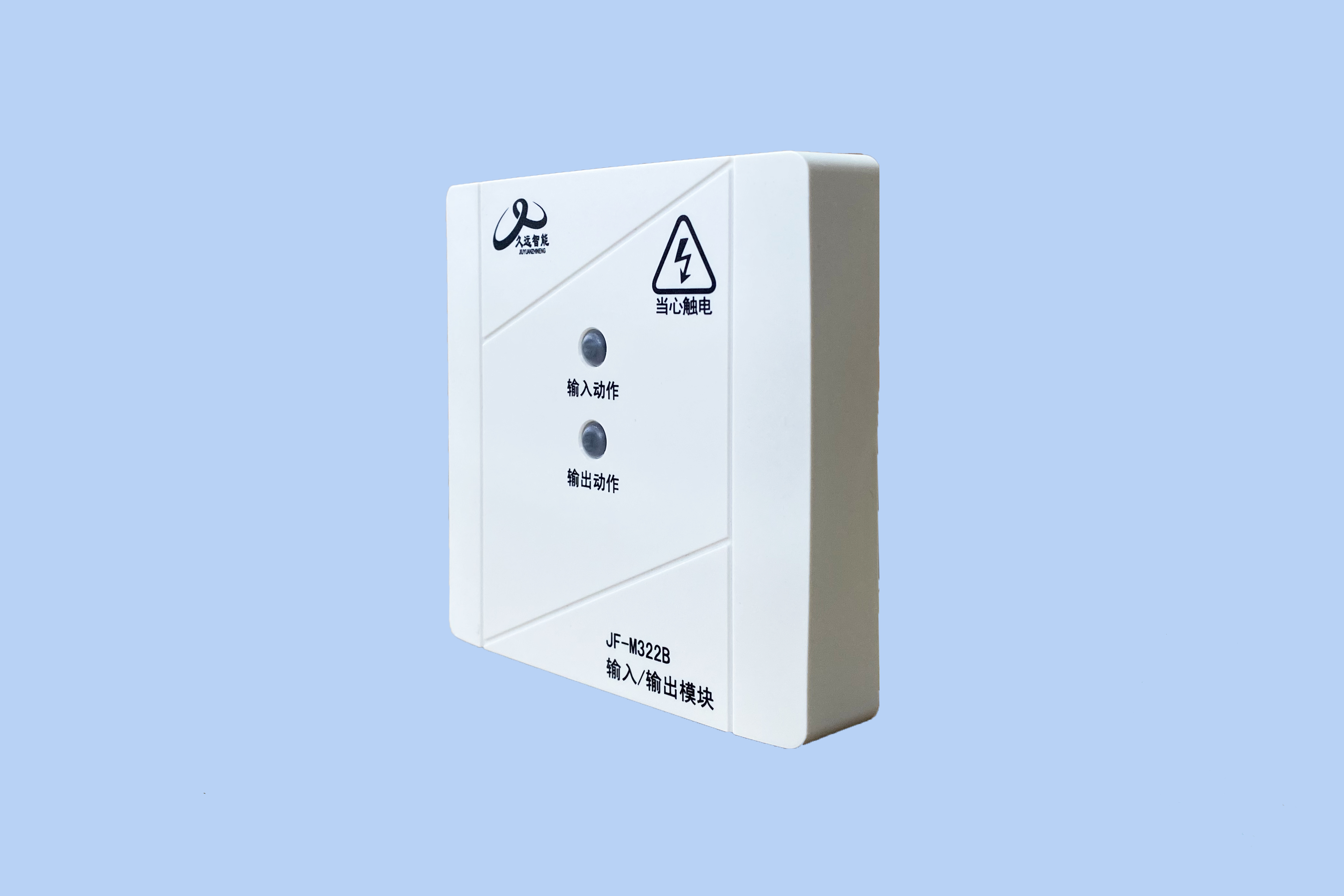

产品介绍
产品特点
l 内置微处理器。
l 采用SMT表面贴装工艺。
l 具有一组无源继电器输出触点。
l 通信采用二总线技术，无极性要求。
l 施工中应使用双绞线，导线截面积不小于1.0mm2。
l 回路信号处理电路与输入输出检测信号处理电路实现电气隔离，模块稳定性高，抗干扰能力强。
l 电子编码方式，可通过专用电子编码器编址。
l 本模块采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试。
具备状态监测和多种故障检测功能。
1 性能参数
环境特性
工作温度 | -10~+55℃ |
贮存温度 | -20～+65℃ |
相对湿度 | ≤95%(无凝露) |
防爆特性
防爆标志 | 不涉及 |
电气特性
工作电压 | DC18V-28V，调制型，控制器提供 |
监视电流 | ≤0.5mA（DC24V） |
动作电流 | ≤0.85mA（DC24V） |
触点容量 | 1A/250VAC |
确认灯 | 监视状态：“输入动作”灯红色闪亮，“输出动作”灯红色闪亮 动作状态：“输入动作”灯红色常亮，“输出动作”灯红色常亮 故障状态：“输入动作”灯不亮，“输出动作”灯不亮 |
通讯特性
线制 | 二线制（无极性） |
编址范围 | 1~200 |
编址方式 | 专用电子编码器 |
最远传输距离 | 1000m/RVS2*1.0 mm2 |
机械特性
外 观 | PANTONE Warm Gray 1 C 米白色 |
外壳材质 | 塑料 |
产品质量 | 113.5g |
外形尺寸 | L 85mm×H 85mm×W 43mm |
探测特性
保护面积 | 不涉及 |
认证特性
消防认证 |
执行标准
GB 16806-2006《消防联动控制系统》 |
