技术干货丨图解火灾报警系统常用产品接线方式

发布时间：2020-07-31 16:06:48 作者：Administrator 23825

很多伙伴在后台询问接线方式，对此，小编整理了久远消防火灾自动报警系统「常用」产品接线图，绝对干货，诚意满满，值得收藏。

火灾自动报警系统接线示意图

探测器类设备接线图

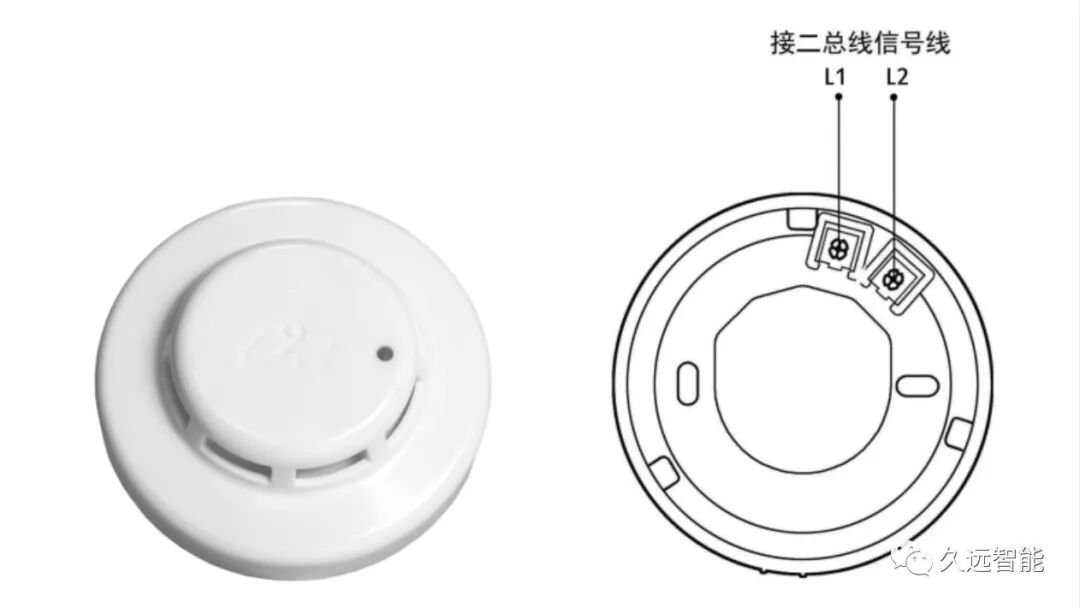

▲JF-D21S点型光电感烟火灾探测器

▲JF-D22点型感温火灾探测器

报警按钮类设备接线图

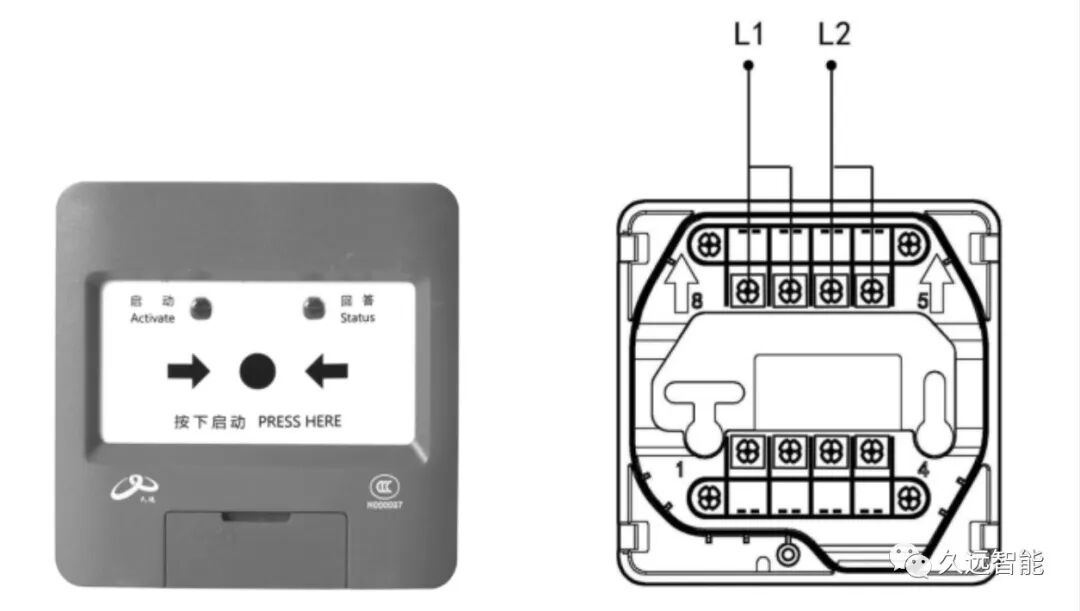

▲JF-D33P手动火灾报警按钮

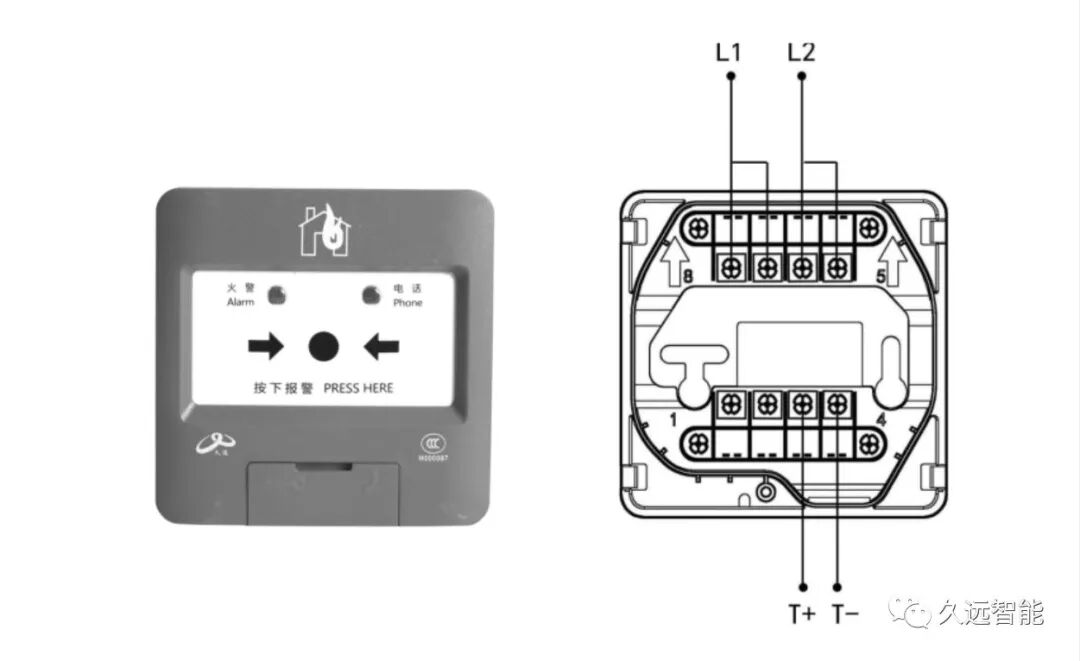

▲JF-XN22消火栓按钮

火灾声光警报类设备接线图

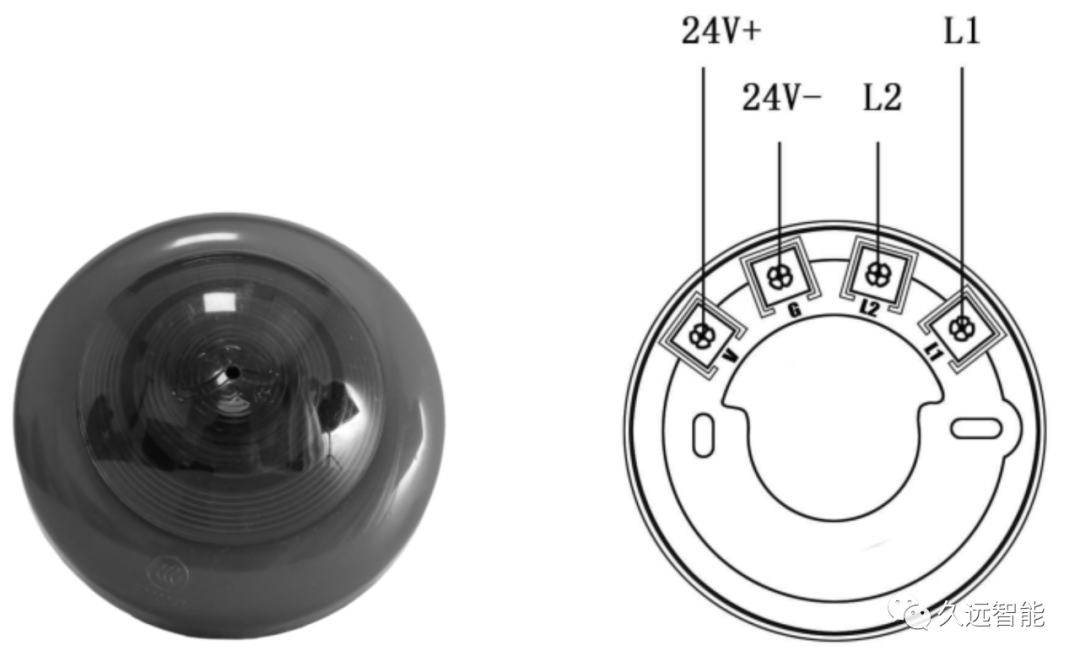

▲JF-SG41火灾声光警报器

火灾显示盘类设备接线图

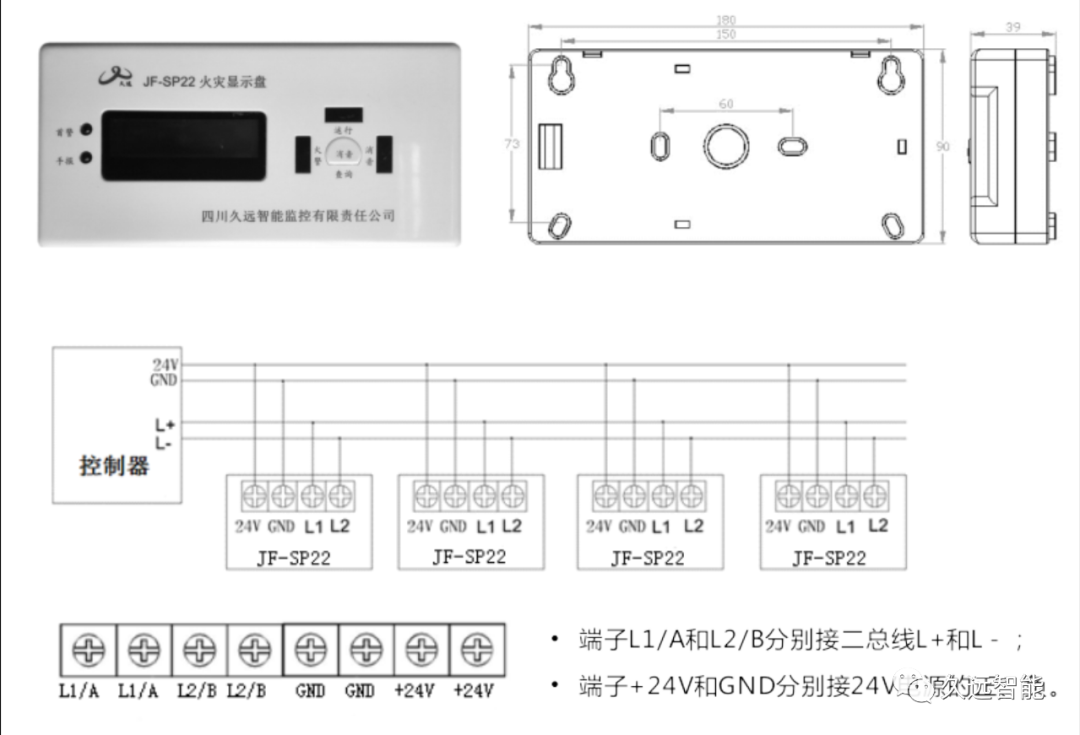

▲JF-SP22火灾显示盘

现场模块类设备接线图

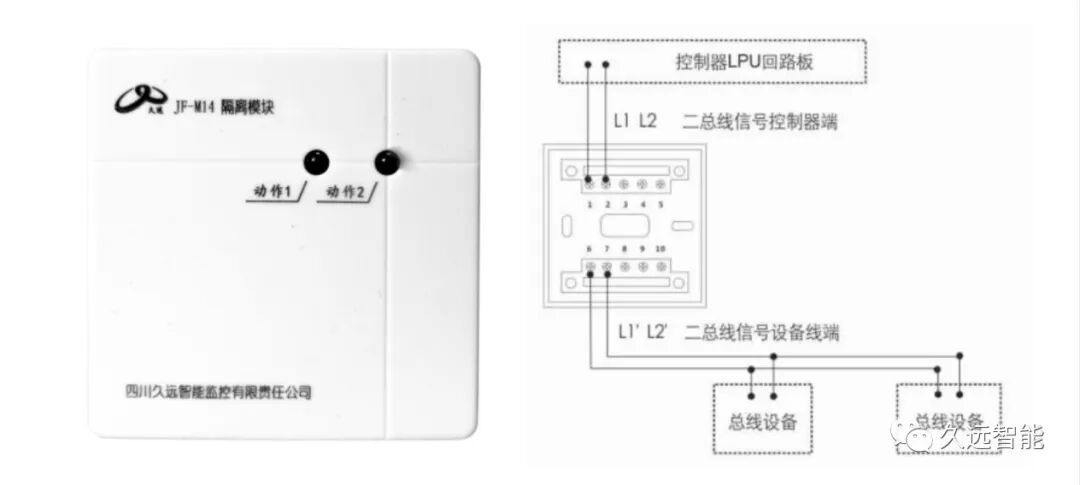

▲JF-M14隔离模块

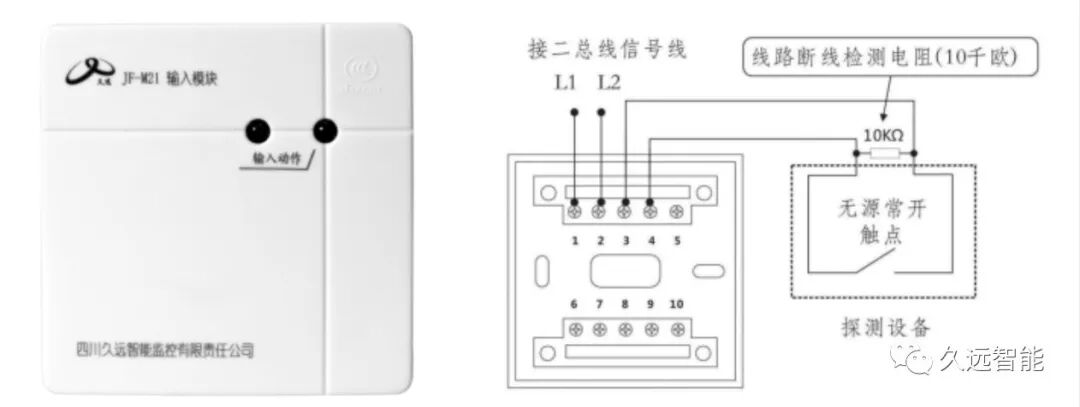

▲JF-M21输入模块

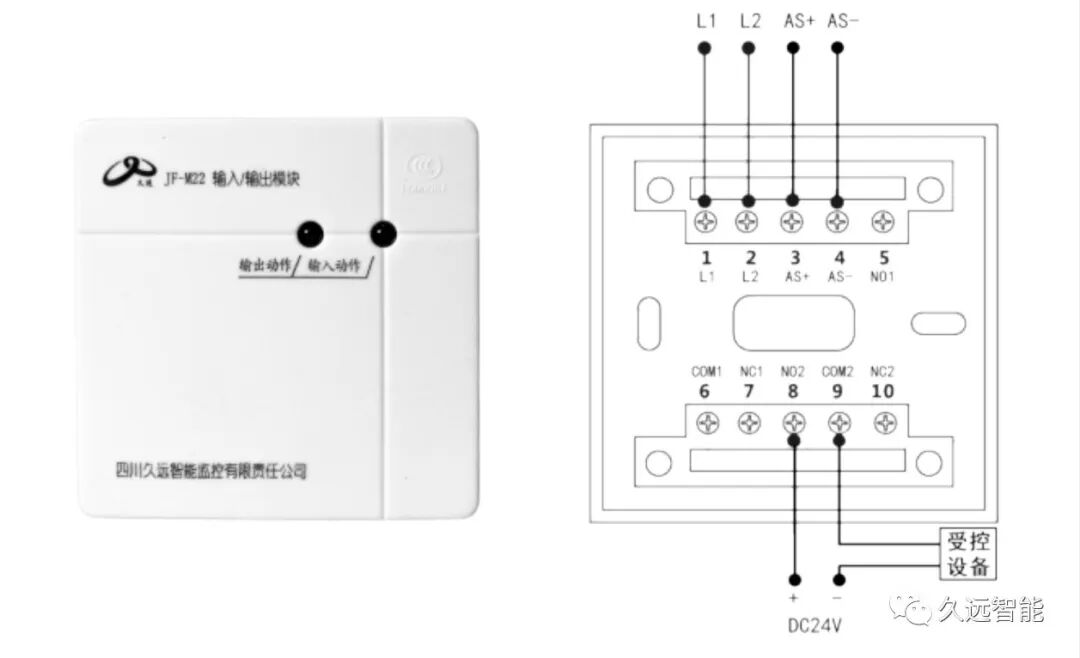

▲JF-M22输入/输出模块

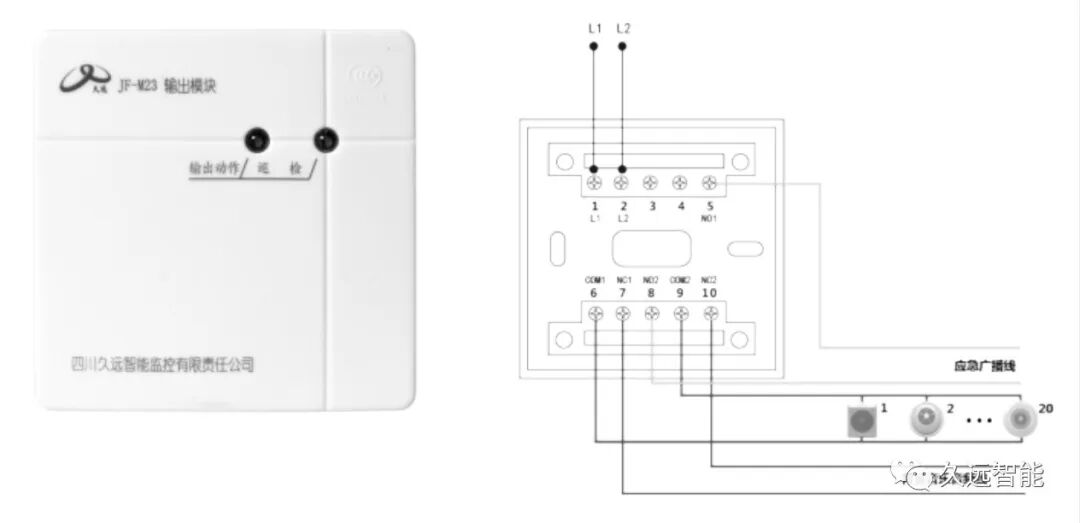

▲JF-M23输出模块（广播模块）

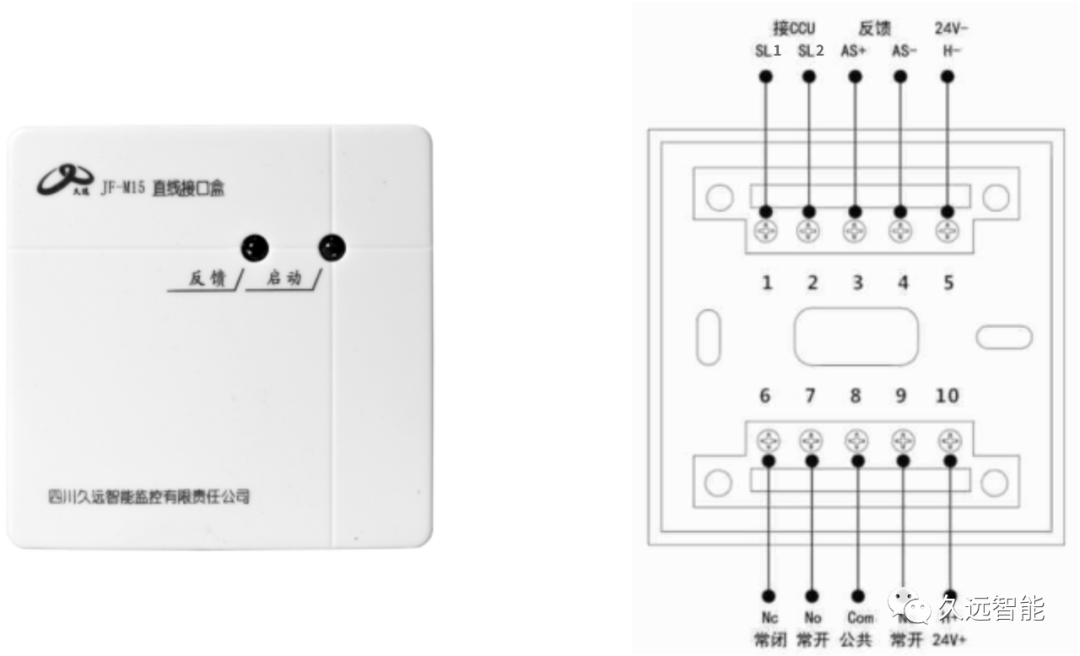

▲JF-M15直线接口盒

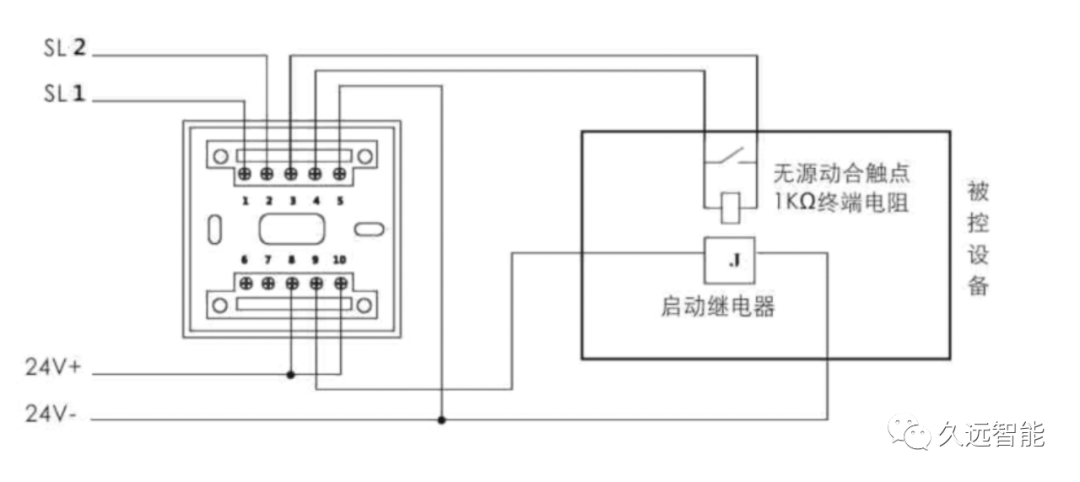

▲JF-M15直线接口盒与带自保持设备连接方式

▲JF-M15直线接口盒与非自保持设备连接方式

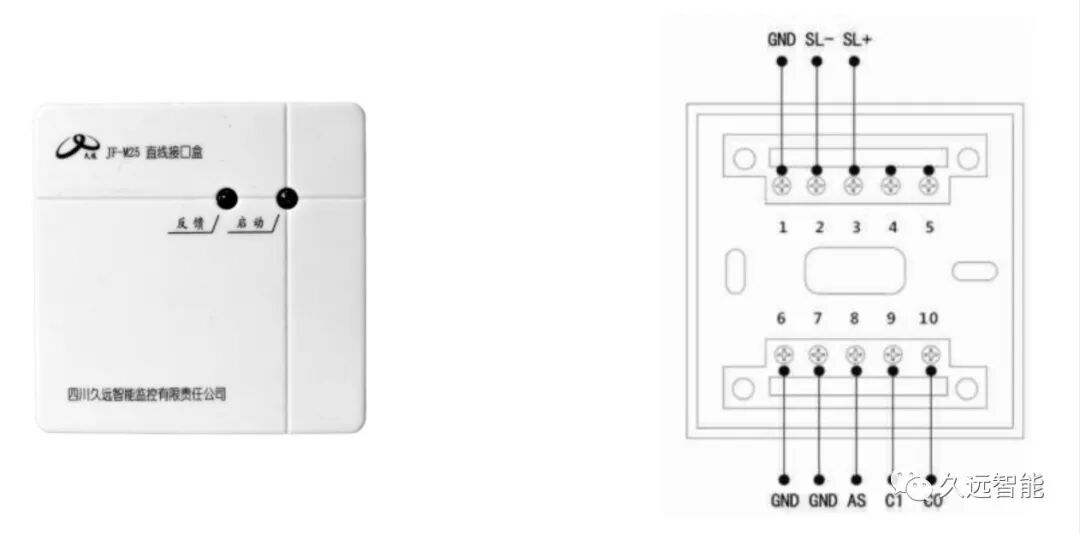

▲JF-M25直线接口盒

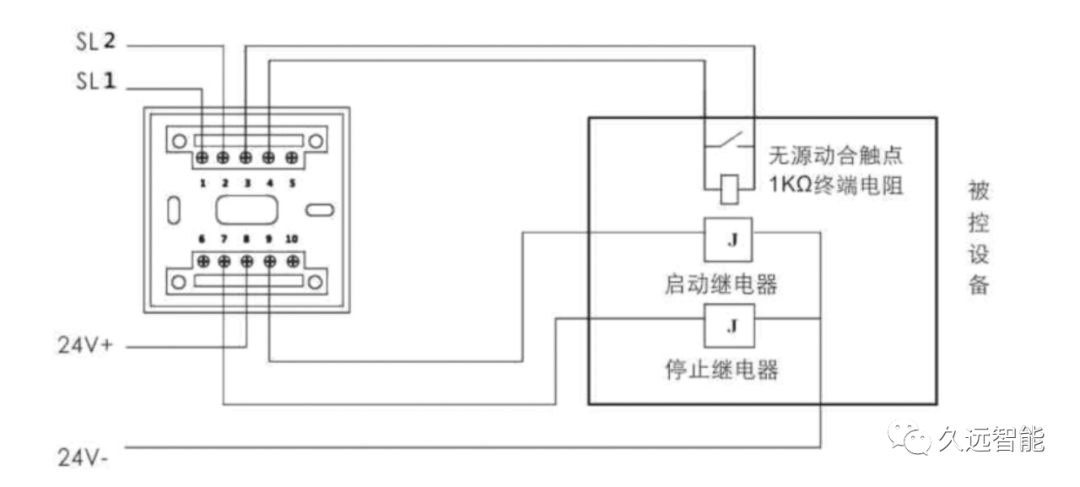

▲JF-M25直线接口盒接线方式
